RANGO DE DIÁMETRO EXTERIOR DEL TUBO: 1 – 6,625″ / 25 – 170 mm
SISTEMA DE REFRIGERACIÓN: Soplete refrigerado por agua o por aire
FUNCIÓN: Soldadura TIG orbital por fusión/fusión + alambre

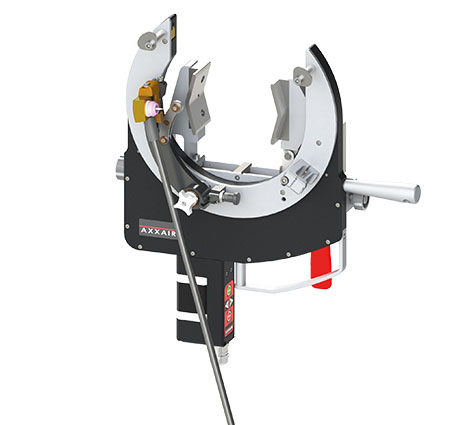

Cabezal de soldadura orbital de cabeza abierta SATO-170
La soldadora orbital de cabezal abierto SATO-170 está diseñada para soldar tuberías de gran diámetro, de 1 a 6,625 pulgadas. Ofrece soldadura TIG orbital de alto rendimiento para sectores como centrales eléctricas, refinerías y sistemas de tuberías de proceso a gran escala. Su configuración de cabezal abierto permite una mayor flexibilidad a la hora de soldar materiales más gruesos y componentes de mayor tamaño.
Gracias a sus funciones avanzadas, como el control de tensión de arco constante y el seguimiento mecánico, la SATO-170 garantiza una calidad de soldadura uniforme en diámetros grandes. El modelo refrigerado por líquido admite 200 A para una alta productividad, mientras que su diseño ergonómico mejora la manejabilidad a pesar de su mayor tamaño. Está optimizada tanto para aplicaciones de fusión como de alimentación por hilo.
Navegación móvil
| CARACTERÍSTICAS TÉCNICAS DE SATO (REFRIGERACIÓN POR LÍQUIDO) | ||
| Descripción | SATO-170 | SATO-170 |
| Motor | MOTOR EN LÍNEA | MOTOR EN ÁNGULO |
| N.º de referencia | SATO-170E41 | SATO-170E42 |
| Rango de diámetros | 1 – 6,625″ / 25 – 170 mm | 1 – 6,625″ / 25 – 170 mm |
| Ciclo de trabajo del 100 % | 200 A | 200 A |
| Diámetro del electrodo | 1/16″ o 3/32″ / 1,6 o 2,4 mm | 1/16″ o 3/32″ / 1,6 o 2,4 mm |
| Sistema de refrigeración | Sí | Sí |
| Temperatura máxima de funcionamiento | 40 °C / 104 °F | 40 °C / 104 °F |
| Peso unitario | 8 kg | 8 kg |
| CARACTERÍSTICAS TÉCNICAS DE SATO (REFRIGERACIÓN POR AIRE) | ||
| Descripción | SATO-170 | SATO-170 |
| Motor | MOTOR EN LÍNEA | MOTOR EN ÁNGULO |
| N.º de referencia | SATO-170E43 | SATO-170E44 |
| Rango de diámetros | 1 – 6,625″ / 25 – 170 mm | 1 – 6,625″ / 25 – 170 mm |
| Ciclo de trabajo del 100 % | 100 A | 100 A |
| Diámetro del electrodo | 1/16″ o 3/32″ / 1,6 o 2,4 mm | 1/16″ o 3/32″ / 1,6 o 2,4 mm |
| Sistema de refrigeración | No | No |
| Temperatura máxima de funcionamiento | 40 °C / 104 °F | 40 °C / 104 °F |
| Peso unitario | 8 kg | 8 kg |
- Diseñado para la soldadura TIG orbital en tubos con diámetros de entre 25 y 170 mm
- Admite tanto la soldadura por fusión como la soldadura con alambre de aportación, lo que garantiza la flexibilidad del proceso
- Disponible en configuraciones refrigeradas por líquido (200 A) y refrigeradas por aire (100 A)
- El sistema mecánico de seguimiento del diámetro exterior mantiene una distancia constante del arco sin rayar el tubo
- El sistema de rodillos que no deja marcas preserva el acabado de la superficie en aplicaciones críticas
- El ajuste de la antorcha en dos ejes permite un posicionamiento y un control precisos de la soldadura
- Compatibilidad con la oscilación (OSC) y el control de tensión de arco (AVC) para procedimientos de soldadura avanzados
- Alineación precisa de los electrodos mediante el ajuste de la rueda en estrella para garantizar una calidad de soldadura repetible
- El sistema de sujeción rápido y simétrico mediante palanca reduce el tiempo de preparación y mejora la productividad
- Diseño compacto y ergonómico que facilita su manejo en espacios reducidos o con limitaciones
- Función de control remoto para las funciones de arranque, parada y rotación de los electrodos
- Compatible con la fuente de alimentación SAXX para un funcionamiento fiable y de alto rendimiento
Alineación axial precisa del electrodo gracias a la rueda en estrella.
Configuración de soldadura versátil con ajuste de la antorcha en dos ejes.
Mando a distancia para el arranque y la parada, así como para la rotación del electrodo.
Máquinas de soldadura TIG orbital AXXAIR: cabezales abiertos SATO
