RANGO DE DIÁMETRO EXTERIOR DEL TUBO: 0,625–6,625″ / 16–173 mm
SISTEMA DE REFRIGERACIÓN: Refrigeración por aire o por agua
FUNCIONES: Soldadura TIG orbital por fusión o por fusión + alambre
Máquina de soldadura orbital prefabricada SX172 (fusión + alambre)
El sistema de soldadura orbital prefabricada SX172 está diseñado para el ensamblaje preciso y repetible de tubos antes de su instalación in situ. Mediante la soldadura orbital TIG por fusión o por fusión con alambre, garantiza una calidad de soldadura constante en acero inoxidable, acero al carbono y aleaciones especiales.
Gracias a la fuente de alimentación para soldadura SAXX, la SX172 permite una prefabricación eficiente en taller y puede adaptarse rápidamente al corte orbital o al biselado, lo que reduce el espacio que ocupa el equipo y el tiempo de producción.
Navegación móvil
| DESCRIPCIÓN | SX172 Refrigerado por aire | SX172 Refrigerado por agua |
| Potencia | Refrigerado por aire | Refrigerado por agua |
| N.º de referencia | SX172-A | SX172-E |
| Gama de tubos de bloqueo | 0,625 – 6,625 pulgadas / 16 – 173 mm | 0,625 – 6,625 pulgadas / 16 – 173 mm |
| Ciclo de trabajo del 100 % | 100 A | 200 A |
| Diámetro del electrodo | 1/16″ o 3/32″ / 1,6 o 2,4 mm | 1/16″ o 3/32″ / 1,6 o 2,4 mm |
| Sistema de refrigeración | No | Sí |
| Temperatura máxima de funcionamiento | 40 °C / 104 °F | 40 °C / 104 °F |
| Radiación acústica máxima | < 70 dB | < 70 dB |
| Peso unitario | 52 kg / 115 libras | 52 kg / 115 libras |
- Soldadura TIG orbital por fusión o por fusión + alambre para obtener soldaduras repetibles y de alta calidad
- Posicionamiento preciso con ajuste axial del electrodo y el tubo para una alineación exacta de la unión
- Ajuste micrométrico de la distancia entre electrodos sin necesidad de herramientas especiales para un control óptimo de la soldadura
- Distancia constante entre el electrodo y el tubo mediante el seguimiento mecánico del diámetro exterior de la ovalización del tubo

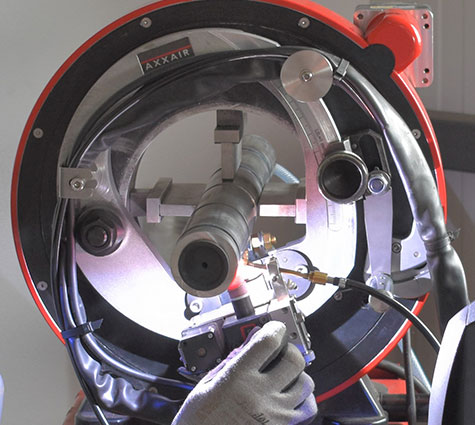

- El sistema de sujeción concéntrico minimiza la deformación del tubo durante la soldadura
- La rotación orbital automática garantiza una penetración uniforme de la soldadura y una gran homogeneidad
- Las mordazas de sujeción de acero inoxidable evitan la contaminación y protegen las superficies internas de los tubos
- Apto para todo tipo de aceros y aleaciones especiales en diversos sectores
- Equipado con fuentes de alimentación para soldadura SAXX, que garantizan un rendimiento fiable y automatizado
- 1 máquina, 3 aplicaciones: soldadura, corte y biselado con cambio rápido mediante solo dos tornillos de ajuste
- Ideal para la prefabricación en taller, lo que reduce el tiempo de soldadura in situ y los riesgos de instalación
- Mayor protección contra la corrosión y la contaminación para aplicaciones alimentarias, de fluidos y de alta pureza

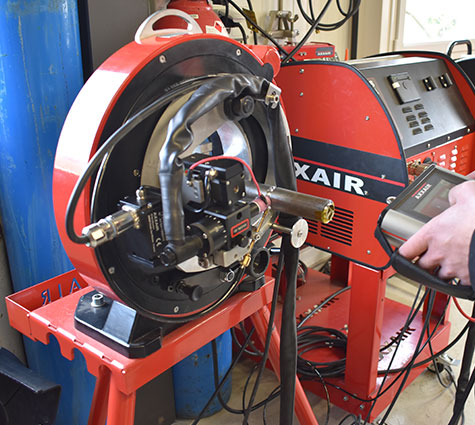

Rotación automática conectada a las fuentes de alimentación para soldadura SAXX

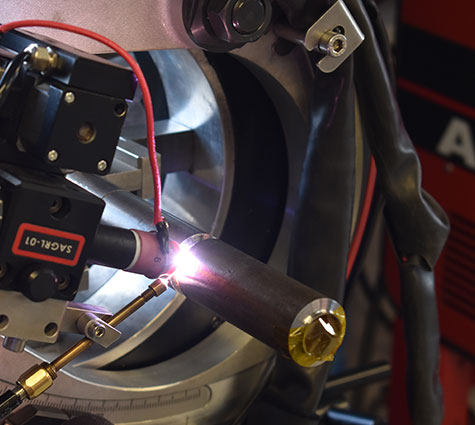

Posicionamiento preciso con ajuste axial del electrodo para facilitar la alineación de las piezas, posicionamiento del tubo de +/- 5 mm (0,2″), control micrométrico de la distancia entre electrodos sin necesidad de herramientas específicas y distancia constante entre el electrodo y el tubo mediante un sistema mecánico de seguimiento del diámetro exterior

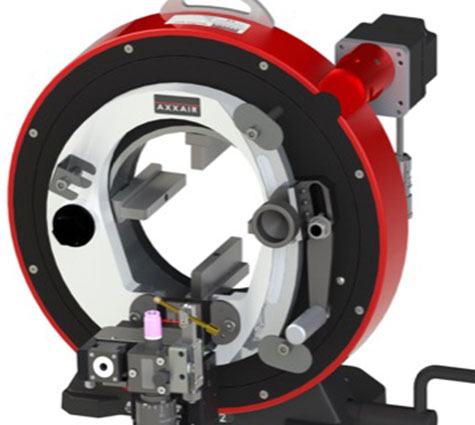

Las mordazas de acero inoxidable evitan la contaminación del tubo y garantizan la protección contra la corrosión, además de proteger los alimentos o líquidos que circulan por su interior.
