INTERVALLO DI DIAMETRO ESTERNO DEL TUBO: 2,35 – 8,625″ / 55 – 228 mm

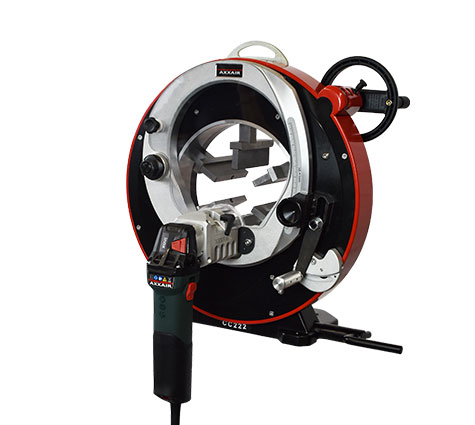

GA222 Smerigliatrice orbitale
La smussatrice orbitale GA222 è progettata per una preparazione precisa ed efficiente dei tubi in vista della saldatura. Grazie alle teste di fresatura ad alta velocità dotate di inserti in carburo, la macchina GA asporta il materiale a una velocità 10 volte superiore rispetto agli inserti tradizionali in acciaio rapido (HSS), garantendo smussature uniformi e precise. Il suo processo brevettato, che non richiede l'uso di lubrificanti, elimina la necessità di pulire i tubi prima della saldatura, consentendo di risparmiare tempo e aumentare la produttività.
Progettata per garantire la massima versatilità, la gamma GA utilizza lo stesso telaio delle macchine da taglio orbitali AXXAIR CC e può essere trasformata in una potente macchina da taglio grazie a un semplice kit di conversione, rendendola una soluzione indispensabile per una preparazione impeccabile dei giunti di saldatura. Inoltre, la stessa macchina può essere convertita in una saldatrice, offrendo una soluzione completa per la preparazione e la saldatura dei tubi.
Navigazione mobile
| Descrizione | GA222 |
| Codice articolo | GA222-M1 / GA222-M2 |
| Intervallo di diametri | 2,35 – 8,625 pollici / 55 – 228 mm |
| Capacità di smussatura in base allo spessore della parete* | Fino a 0,3″ / 8 mm |
| Velocità di rotazione della testa di fresatura | 2050 – 7300 giri/min |
| Potenza del motore elettrico | 1700 watt |
| Tensione | 110 o 220 volt |
| Frequenza | 50/60 Hz |
| Massima potenza acustica | 99 dB |
| Livello di vibrazione | < 2.5 m/s2 |
| Peso unitario | 57 kg / 126 libbre |
| Dimensioni della macchina | 548 x 594 x 304 mm |
| Dimensioni dell'imballaggio | 950 x 550 x 850 mm |
| Peso dell'imballaggio | 64 kg |
| * a seconda del tipo di inserti utilizzati e del materiale del tubo | |
- Il modello GA 222 (alimentato da un motore elettrico a 110 o 220 V) è dotato di un sistema di serraggio concentrico in acciaio inossidabile con un elevato numero di punti di contatto, che amplia il campo di smussatura e ne migliora la qualità, evitando la deformazione del tubo. Le ganasce in acciaio inossidabile garantiscono la protezione del tubo dalla contaminazione.
- La ruota di rotazione, dal design unico, garantisce una rotazione fluida, aumentando la durata degli inserti in carburo per smussatura e migliorando la qualità della smussatura.
- A scelta, è possibile dotare la gamma GA di un sistema automatico di rotazione e bloccaggio, che garantisce una ripetibilità e una produttività maggiori e più rapide.
- Gli inserti in carburo garantiscono prestazioni superiori e una maggiore velocità rispetto agli inserti tradizionali in acciaio rapido (HSS) e sono disponibili di serie con smussatura a V (30° / 37,5° / 45°) e con smussatura a J (10°) *.
- La leva di penetrazione a molla e il sistema di guida agiscono sulla lama della sega per garantire una smussatura del tubo agevole e uniforme, prolungando la durata degli inserti e migliorando la sicurezza e la facilità d'uso.
- I modelli GA possono essere dotati di banchi di supporto per tubi più lunghi e di kit di conversione che consentono di eseguire tre diverse operazioni: taglio, smussatura e saldatura.
La ruota di rotazione, dal design unico, garantisce una rotazione fluida, aumentando la durata della lama e la qualità del taglio

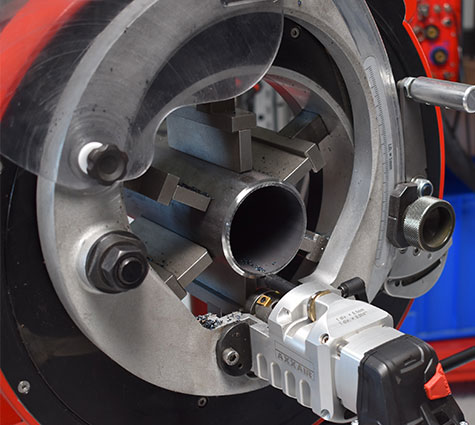

Sistema di serraggio concentrico in acciaio inossidabile con un elevato numero di punti di contatto, che amplia il campo di taglio e ne migliora la qualità, evitando la deformazione del tubo
La leva di penetrazione a molla e il sistema di guida agiscono sulla lama della sega per garantire una smussatura del tubo agevole e uniforme, prolungando la durata degli inserti e migliorando la sicurezza e la facilità d'uso
Gli inserti in carburo offrono prestazioni superiori e una maggiore velocità rispetto agli inserti tradizionali in acciaio rapido (HSS) e sono disponibili di serie con smussatura a V (30° / 37,5° / 45°) e con smussatura a J (10°)
MANUALE D'USO
Video

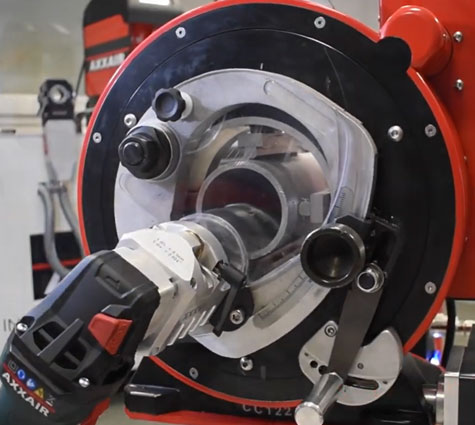

Macchine AXXAIR GA x22: smussatura orbitale
