ДИАПАЗОН НАРУЖНОГО ДИАМЕТРА ТРУБ: 1,3 – 6,625″ / 33 – 173 мм

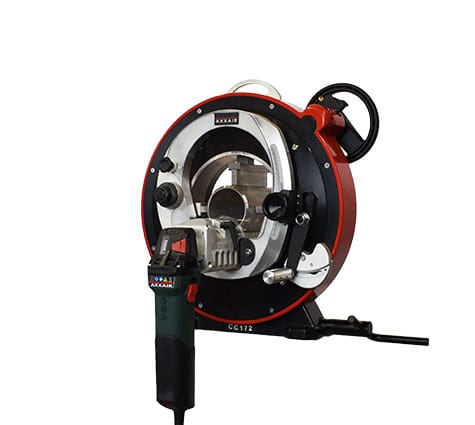

GA172 Орбитальная фасовочная машина
Орбитальный фасочный станок GA172 предназначен для точной и эффективной подготовки труб к сварке. Благодаря высокоскоростным фрезерным головкам, оснащенным твердосплавными вставками, станок GA удаляет материал в 10 раз быстрее, чем традиционные вставки из быстрорежущей стали (HSS), обеспечивая гладкие и точные фаски. Запатентованная технология, не требующая смазки, избавляет от необходимости очистки труб перед сваркой, что позволяет сэкономить время и повысить производительность.
Серия GA, созданная с учетом универсальности, использует ту же раму, что и орбитальные резаки AXXAIR CC, и с помощью простого комплекта для переоборудования может быть преобразована в мощный резак, что делает её незаменимым решением для безупречной подготовки сварных швов. Кроме того, этот же станок можно преобразовать в сварочный аппарат, что обеспечивает комплексное решение для подготовки труб и сварки.
Мобильная навигация
| Описание | GA172 |
| Номер детали | GA172-M1 / GA172-M2 |
| Диапазон диаметров | 1,3 – 6,625″ / 33 – 173 мм |
| Возможности по скосу стенок* | До 0,3 дюйма / 8 мм |
| Скорость вращения фрезерной головки | 2050–7300 об/мин |
| Мощность электродвигателя | 1700 Вт |
| Напряжение | 110 или 220 вольт |
| Частота | 50/60 Гц |
| Максимальная мощность излучения | 99 дБ |
| Уровень вибрации | < 2.5 m/s2 |
| Вес единицы продукции | 49 кг / 108 фунтов |
| Габаритные размеры станка | 19,40 x 22,28 x 11,96 дюйма / 493 x 566 x 304 мм |
| Габаритные размеры упаковки | 24,80 x 17,72 x 28,35 дюйма / 630 x 450 x 720 мм |
| Вес упаковки | 119 фунтов / 54 кг |
| * в зависимости от типа используемых вставок и материала трубки | |
- Модель GA 172 (с электродвигателем на 110 или 220 В) состоит из концентрической зажимной системы из нержавеющей стали с большим количеством точек соприкосновения, что позволяет увеличить диапазон и качество снятия фаски, а также предотвратить деформацию трубы. Зажимные губки из нержавеющей стали гарантируют защиту трубы от загрязнения.
- Уникальный вращающийся диск обеспечивает плавное вращение, что продлевает срок службы твердосплавных скошенных пластин и повышает качество скоса.
- По желанию на оборудование серии GA можно установить систему автоматического поворота и зажима, что обеспечит более высокую и быструю повторяемость и производительность.
- Твердосплавные пластины обеспечивают более высокую производительность и быструю обработку по сравнению с традиционными пластинами из быстрорежущей стали и в стандартной комплектации поставляются с V-образным скосом (30° / 37,5° / 45°) и J-образным скосом (10°) *.
- Пружинный рычаг продвижения и система слежения обеспечивают надежный захват пильного диска, что позволяет без усилий и с высокой точностью выполнять скосы на трубах, продлевая срок службы режущих элементов и повышая безопасность и удобство работы.
Уникальный поворотный механизм обеспечивает плавное вращение, что продлевает срок службы режущего диска и повышает качество реза
Концентрическая зажимная система из нержавеющей стали с большим количеством точек соприкосновения, которая расширяет диапазон резки и повышает качество, а также предотвращает деформацию труб
Пружинный рычаг продвижения и система слежения обеспечивают надежное зацепление с пильным диском, что позволяет без усилий и с постоянной точностью выполнять скос трубы, продлевая срок службы режущих пластин и повышая безопасность и удобство работы
Твердосплавные пластины обеспечивают более высокую производительность и быструю обработку по сравнению с традиционными пластинами из быстрорежущей стали и в стандартной комплектации поставляются с V-образным скосом (30° / 37,5° / 45°) и J-образным скосом (10°)
