RANGO DE DIÁMETRO EXTERIOR DEL TUBO: 2 – 8,5″ / 50 – 220 mm
Máquina para refrentar y escuadrar tubos DC221-BM (con sujeción concéntrica)
La máquina de escuadrado de tubos AXXAIR DC221-BM con sujeción concéntrica es una herramienta de vanguardia para la preparación de extremos de tubos, diseñada para el escuadrado de precisión de tubos y conductos de paredes delgadas y diversos diámetros. Su avanzada tecnología de escuadrado orbital garantiza que los extremos de los tubos queden perfectamente perpendiculares al eje del tubo, sin rebabas y con un acabado superficial liso, algo esencial para una soldadura de alta calidad y un montaje impecable.
A diferencia de los métodos de corte tradicionales, que dejan irregularidades y rebabas, la DC221-BM ofrece un acabado limpio y preciso gracias a su sistema superior de rectificado orbital y su sistema de sujeción concéntrica. Gracias a su capacidad de sujeción concéntrica, la DC221-BM se adapta fácilmente a diferentes diámetros de tubo, lo que ofrece la máxima versatilidad para diversas aplicaciones.
El modelo DC221-BM es ideal para aplicaciones en los sectores aeroespacial, de la automoción, farmacéutico y de semiconductores, donde una preparación impecable de los tubos es fundamental para mantener la excelencia operativa y la integridad del producto.
Navegación móvil
| DESCRIPCIÓN | Eléctrico |
| N.º de referencia | DC221-BM1 / DC221-BM2 |
| Rango de diámetros | 2 – 8,5″ / 50 – 220 mm |
| Capacidad de biselado en función del espesor de la pared | Hasta 0,118 pulgadas / 3,0 mm |
| Longitud mínima del tramo recto del tubo | 2,440″ / 62 mm |
| Régimen de ralentí | Velocidad 1: 12 – 72 rpm; Velocidad 2: 34 – 207 rpm |
| Potencia del motor eléctrico | 1300 vatios |
| Tensión | 110 o 220 voltios |
| Frecuencia | 50/60 Hz |
| Radiación acústica máxima | 80 dB |
| Nivel de vibración | < 2.5 m/s2 |
| Peso unitario | 55 kg / 121,25 libras |
| Dimensiones de la máquina | 16,83 x 24,66 x 19,80″ / 427,5 x 626 x 503 mm |
| Dimensiones del embalaje | 940 x 530 x 850 mm |
| Peso del embalaje | 54 kg |
- El modelo de refrentado orbital DC221-BM es una máquina portátil y ligera, ideal tanto para su uso en taller como in situ.
- Está disponible en versión eléctrica (110/220 V).
- El sistema de sujeción concéntrico garantiza en todo momento una protección perfecta del tubo durante su sujeción y se adapta fácilmente a diferentes diámetros de tubo. En el modelo DC221-BM se utiliza un juego de 6 mordazas concéntricas de acero inoxidable.
- La colocación, el bloqueo y el mecanizado del tubo se simplifican gracias al pivote de amplia apertura, a la escala de nonio graduada que permite un avance preciso y al ajuste deslizante del portaherramientas, lo que facilita el cambio de diámetro y garantiza un desgaste óptimo de la punta.
- El refrentado de tubos sin rebabas, el biselado y el redondeo de aristas (30° y 45°) se pueden realizar seleccionando los insertos HSS TIALN de alta calidad adecuados.
- Se pueden utilizar tres herramientas a la vez y, además, es posible realizar el refrentado y el biselado en una sola operación.
- Si se desea, el modelo DC221-BM puede montarse en un banco de soporte AXXAIR con mesa de altura regulable.
La amplia apertura facilita la colocación, la sujeción y el mecanizado del tubo
Todas las plaquitas son de doble cara, con dos filos de corte, y están tratadas con HSS TIALN, lo que mejora su estabilidad y resistencia al calor.
Escala Vernier graduada para un avance preciso y un ajuste deslizante del portaherramientas, lo que permite cambiar fácilmente el diámetro y optimiza el desgaste de la punta

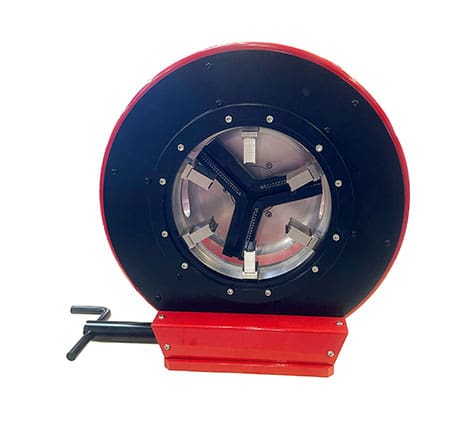

El sistema de sujeción concéntrico garantiza en todo momento una protección perfecta del tubo durante su sujeción
