Plage de diamètres extérieurs des tubes : 2 – 8,5 pouces / 50 – 220 mm

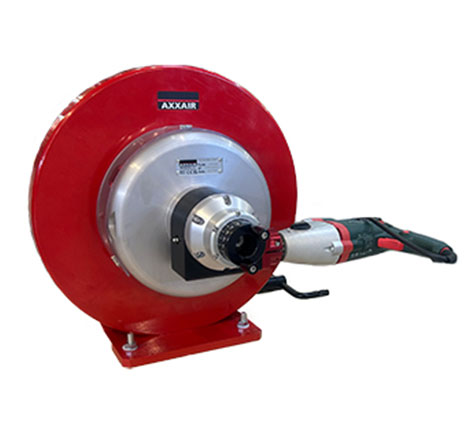

Machine à dresser et à équerrer les tubes DC221-BM (avec serrage concentrique)
La machine à ébavurer les tubes AXXAIR DC221-BM à serrage concentrique est un outil de pointe destiné à la préparation des extrémités de tubes et de tuyaux à parois minces et de différents diamètres. Sa technologie avancée d'ébavurage orbital garantit que les extrémités des tubes sont parfaitement perpendiculaires à l'axe du tube, exemptes de bavures et présentent une finition de surface lisse — des caractéristiques indispensables pour un soudage de haute qualité et un assemblage sans défaut.
Contrairement aux méthodes de découpe traditionnelles qui laissent des irrégularités et des bavures, la DC221-BM offre une finition nette et précise grâce à son système de dressage orbital et de serrage concentrique de qualité supérieure. Grâce à son système de serrage concentrique, la DC221-BM s'adapte facilement à différents diamètres de tubes, offrant ainsi une polyvalence maximale pour diverses applications.
Le DC221-BM est idéal pour les applications dans les secteurs de l'aérospatiale, de l'automobile, de l'industrie pharmaceutique et des semi-conducteurs, où une préparation irréprochable des tubes est essentielle pour garantir l'excellence opérationnelle et l'intégrité des produits.
Navigation mobile
| DESCRIPTION | Électrique |
| Référence | DC221-BM1 / DC221-BM2 |
| Plage de diamètres | 2 – 8,5 pouces / 50 – 220 mm |
| Capacité de chanfreinage en fonction de l'épaisseur de la paroi | Jusqu'à 0,118 pouce / 3,0 mm |
| Longueur minimale du tube en ligne droite | 2,440 pouces / 62 mm |
| Régime de ralenti | Vitesse 1 : 12 – 72 tr/min ; Vitesse 2 : 34 – 207 tr/min |
| Puissance du moteur électrique | 1 300 watts |
| Tension | 110 ou 220 volts |
| Fréquence | 50 / 60 Hz |
| Rayonnement acoustique maximal | 80 dB |
| Niveau de vibrations | < 2.5 m/s2 |
| Poids unitaire | 55 kg / 121,25 lb |
| Dimensions de la machine | 427,5 x 626 x 503 mm |
| Dimensions de l'emballage | 940 x 530 x 850 mm |
| Poids de l'emballage | 54 kg |
- Le modèle de raboteuse orbitale DC221-BM est une machine portable et légère, idéale aussi bien pour une utilisation en atelier que sur chantier.
- Il est disponible en version électrique (110/220 V).
- Le système de serrage concentrique garantit à tout moment une protection parfaite du tube lors du serrage et s'adapte facilement à différents diamètres de tube. Sur le modèle DC221-BM, un jeu de 6 mâchoires concentriques en acier inoxydable est utilisé.
- La mise en place, le serrage et l'usinage du tube sont facilités par le pivot à large ouverture, l'échelle graduée à vernier permettant un avancement précis et le réglage coulissant du porte-outil, qui permet de changer facilement de diamètre et d'optimiser l'usure de la pointe.
- Le dressage de tubes sans bavures, l'arrondissage des arêtes et le chanfreinage (à 30° et 45°) peuvent être réalisés en choisissant les plaquettes HSS TIALN de haute qualité adaptées.
- Il est possible d'utiliser trois outils simultanément et d'effectuer le dressage et le chanfreinage en une seule opération.
- Le modèle DC221-BM peut, s'il le faut, être monté sur un banc de support AXXAIR équipé d'une table réglable en hauteur.
La mise en place, le serrage et l'usinage du tube sont facilités par la grande amplitude d'ouverture
Toutes les plaquettes sont à double face, dotées de deux arêtes de coupe, et ont subi un traitement HSS TIALN, ce qui améliore leur stabilité et leur résistance à la chaleur
Échelle graduée à vernier permettant un avancement précis et un réglage par glissement du porte-outil, facilitant le changement de diamètre et optimisant l'usure de la pointe
Le système de serrage concentrique garantit à tout moment une protection parfaite du tube lors du serrage
