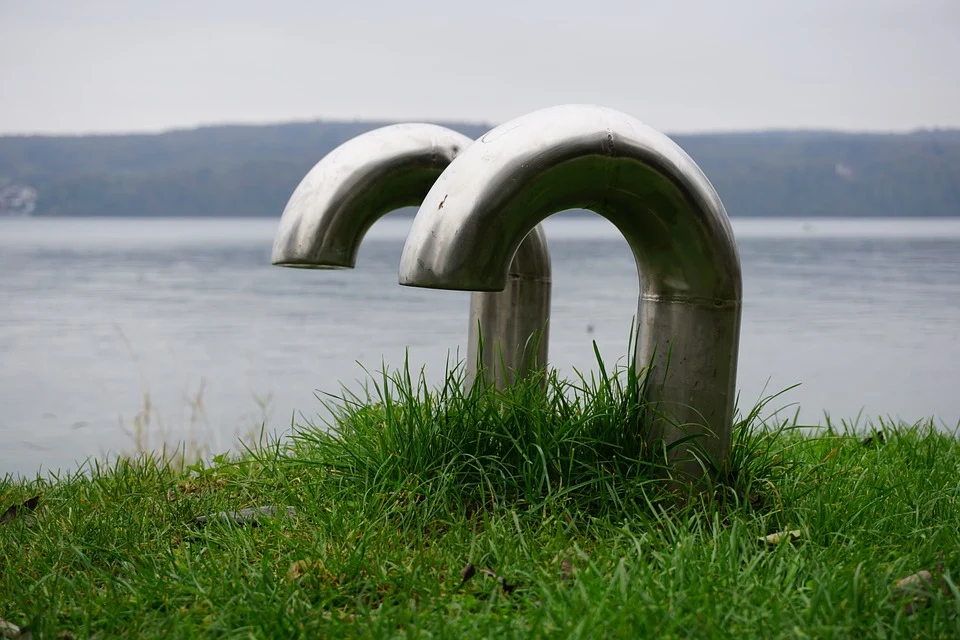

Comment souder des tubes cintrés sans utiliser de sections droites ?

Souder un tube à un coude qui ne comporte aucune partie droite peut s'avérer très difficile. On peut envisager le soudage manuel, mais le soudeur devrait travailler dans des conditions extrêmes et la qualité de la soudure ne justifierait pas le coût. Que se passe-t-il si l'on décide de mener à bien ce processus sans recourir au soudage manuel ?

L'automatisation offre de nombreuses possibilités dans le domaine du soudage, mais en l'absence de la partie droite indispensable à la fixation avec une tête fermée,il faudrait alors recommander une tête ouverte. La solution à ce problème réside dans l'utilisation d'un matériau de qualité, d'une bonne technique et d'options de machine adaptées ! Cela nous permettra d'obtenir une soudure de haute qualité, ce qui facilitera les conditions de travail du soudeur et lui permettra même de gagner du temps !

Souder des coudes sans tronçons droits est un véritable défi !

Dans le domaine de la tuyauterie, les tubes sont droits ou courbes. Ces derniers sont utilisés pour la mise en place d’un réseau de tuyauterie et permettent d’effectuer des raccordements. Ils se composent généralement d’une partie droite placée de chaque côté du rayon. Toutefois, selon le choix de l’accessoire et l’espace disponible, ce rayon peut être inexistant. C’est le cas pour un coude soudé sur la perforation d’un réservoir ou pour des circuits disposant d’un espace limité. Ces coudes revêtent une grande importance dans l’installation au sein de laquelle ils doivent s’intégrer ; leur soudure ne doit présenter aucune porosité, sous peine de provoquer des fuites.

Optez pour une soudure à tête fermée

Dans le cadre d'une soudure automatique, il est préférable d'utiliser un système à tête fermée. Ce système est fixé sur les deux tubes à assembler et la soudure est réalisée automatiquement par la machine.

Mais cela se complique lorsqu’il s’agit de souder des coudes dépourvus de parties droites. En effet, tout au long du processus, les tubes à souder ne doivent pas bouger. Pour cela, la machine à souder à tête fermée est positionnée et centrée sur les parties droites du tube ; un rainurage est nécessaire avant le soudage. Pour mettre en place ce système de soudage, les tubes et les raccords doivent présenter une partie droite d’au moins 20 mm de chaque côté du joint de soudure, afin de permettre un positionnement aisé de la machine. Dans le cas d’un coude sans bras (sans parties droites), la machine ne peut serrer que sur le tube et non sur le rayon du coude. Un positionnement aléatoire peut entraîner des problèmes de soudage.

Il existe des solutions, nous allons choisir une forme de mâchoire.

Dans cettevidéo, nous vous montrons à quel point c'est facile grâce à nos mâchoires spéciales :

Un élément adaptable

Cette solution est disponible sous la forme d'un module supplémentaire. Cette mâchoire se place sur l'accessoire à souder ; elle nécessite moins d'espace pour son installation, positionne le joint de soudure dans l'axe de l'électrode, favorise la protection par gaz et permet de bénéficier de la qualité irréprochable des soudures automatiques.

De plus, ce procédé permet de gagner en rapidité. En effet, la forme des pièces à souder et l'absence de parties droites font de leur fabrication une opération délicate pour le soudeur. Grâce à cette mâchoire adaptable, la soudure est réalisée de manière reproductible et permet un gain de temps.

Il est tout à fait possible de souder des tubes cintrés ne comportant aucune partie droite en recourant à un procédé de soudage automatique, tel que le soudage orbital à tête fermée. Cette technique se distingue du soudage manuel par la précision et la qualité des résultats obtenus. Elle s'impose également lorsque l'on souhaite gagner du temps et dans les secteurs d'activité industrielle les plus exigeants.
