Plage de diamètres extérieurs des tubes: 28 – 42,52 pouces / 711 – 1 080 mm

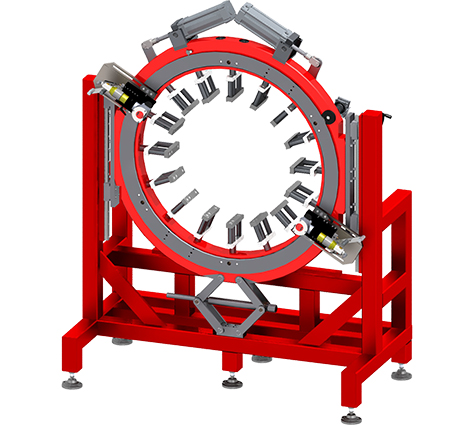

Machine de découpe orbitale CC1100
La scie orbitale CC1100 est conçue pour la découpe de très grands diamètres, allant de 28″ à 42,52″ (711–1080 mm). Sa lame orbitale tourne de manière uniforme autour du tube pour réaliser des coupes d'équerre d'une grande précision sans altérer la circularité, même sur des matériaux à paroi épaisse. Elle convient à tous les aciers et alliages spéciaux, offrant des performances constantes sur les tuyaux de très grand diamètre.
Équipée de moteurs pneumatiques ou électriques de 1 200 W (110 V ou 220 V), la CC1100 utilise un système de serrage concentrique en acier inoxydable pour éliminer toute déformation et prévenir toute contamination. Le contrôle avancé de la lame, la rotation fluide et l'automatisation en option garantissent une répétabilité, une sécurité et une productivité maximales pour les applications de découpe industrielle à usage intensif.
Navigation mobile
| Description | Moteur électrique | Pneumatique |
| Référence | Sur demande (table à hauteur réglable, banc d'appui et rotation automatique inclus) | Sur demande (table à hauteur réglable, banc d'appui et rotation automatique inclus) |
| Plage de diamètres | 28 – 42,52 pouces / 711,2 – 1 080 mm (système de serrage pneumatique) | 28 – 42,52 pouces / 711,2 – 1 080 mm (système de serrage pneumatique) |
| Capacité de coupe* | Jusqu'à 0,3 pouce / 8 mm | Jusqu'à 0,3 pouce / 8 mm |
| Vitesse de rotation de la lame | Machine fabriquée sur mesure à la demande | Machine fabriquée sur mesure à la demande |
| Puissance du moteur électrique | Machine fabriquée sur mesure à la demande | Machine fabriquée sur mesure à la demande |
| Tension | 110 / 220 volts | n/a |
| Fréquence | 50 à 60 Hz | n/a |
| Pression de service de l'air | n/a | Sur demande |
| Rayonnement acoustique maximal | 90 dB | 95 dB |
| Niveau de vibrations | < 2.5 m/s2 | n/a |
| Poids unitaire | 1 100 kg / 2 425 lb | 1 100 kg / 2 425 lb |
| Dimensions de la machine | 98,62 x 79,92 x 37,40 pouces / 2505 x 2030 x 950 mm | 98,62 x 79,92 x 37,40 pouces / 2505 x 2030 x 950 mm |
| Dimensions de l'emballage | 104,53 x 83,30 x 45,35 pouces / 2655 x 2116 x 1152 mm | 104,53 x 83,30 x 45,35 pouces / 2655 x 2116 x 1152 mm |
| Poids de l'emballage | 1 330 kg | 1 330 kg |
| * En fonction du type de lame de scie utilisé et du matériau du tube | ||
- La gamme AXXAIR CC (équipée d'un moteur électrique ou pneumatique standard ou à grande vitesse) se compose d'un système de serrage concentrique en acier inoxydable comportant un grand nombre de points de contact, ce qui permet d'élargir la plage de coupe, d'améliorer la qualité de coupe et d'éviter toute déformation du tube.
- Les mâchoires en acier inoxydable garantissent une protection contre la contamination du tube.
- La molette de rotation unique en son genre assure une rotation fluide, ce qui prolonge la durée de vie de la lame et améliore la qualité de coupe. En option, un système automatique de rotation et de serrage peut être installé sur la gamme CC, permettant ainsi une répétabilité et une productivité accrues et plus rapides.
- Le levier de pénétration s'enclenche sur la lame de scie pour permettre une pénétration et une coupe sans effort et régulières du tube, ce qui prolonge la durée de vie de la lame et améliore la sécurité et la facilité d'utilisation.
- La faible distance entre la lame et les mâchoires réduit les vibrations, prolonge la durée de vie de la lame et améliore la qualité de coupe.
La molette de réglage unique en son genre assure une rotation fluide, ce qui prolonge la durée de vie de la lame et améliore la qualité de coupe.
Système de serrage concentrique en acier inoxydable doté d'un grand nombre de points de contact, qui améliore la plage de coupe et la qualité de coupe, tout en évitant la déformation des tubes
Le levier de pénétration s'enclenche sur la lame de scie pour permettre une pénétration et une coupe sans effort et régulières du tube, ce qui prolonge la durée de vie de la lame et améliore la sécurité et la facilité d'utilisation.
AXXAIR offers a wide range of high-quality blades performing burr-free square cuts (< 0.25 mm / 0.01″ perpendicularity precision).
