Диапазон наружного диаметра труб: 8,625 – 16 дюймов / 212 – 422 мм

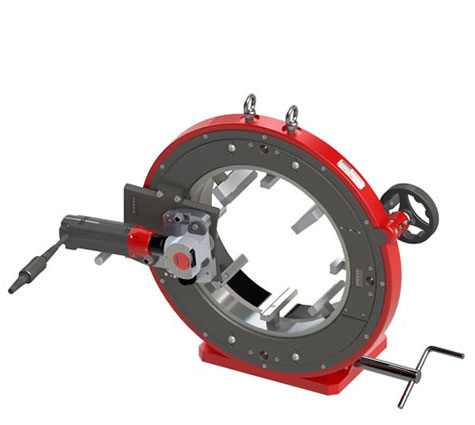

CC421 Орбитальный резак
Орбитальный резак CC421 предназначен для прецизионной орбитальной резки труб диаметром от 8,625″ до 16″ (212–422 мм). Благодаря вращающемуся пильному диску, который движется концентрически вокруг трубы, она обеспечивает идеально ровные, без заусенцев пропилы, сохраняя при этом округлость трубы и исключая деформацию. Разработанная для работы с любыми типами стали и редкими сплавами, CC421 гарантирует стабильные, высококачественные результаты даже в сложных условиях эксплуатации.
Модель CC421, оснащенная пневматическим или электрическим двигателем мощностью 1200 Вт (110 В или 220 В), имеет концентрическую зажимную систему из нержавеющей стали, которая обеспечивает максимальную точность реза и защищает от загрязнения. Плавно вращающееся колесо, небольшое расстояние между пилой и зажимными губками, а также рычаг прорезания продлевают срок службы пилы, снижают вибрацию и повышают безопасность и производительность оператора.
Мобильная навигация
| Описание | Стандартный электродвигатель | Электродвигатель с высокой скоростью вращения | Пневматический |
| Номер детали | 421FS15 / 421FS25 | 421FS19 / 421FS29 | 421PD |
| Диапазон диаметров | 8,625 – 16 дюймов / 212 – 422 мм | 8,625 – 16 дюймов / 212 – 422 мм | 8,625 – 16 дюймов / 212 – 422 мм |
| Производительность резки* | До 0,6 дюйма / 15 мм | До 0,6 дюйма / 15 мм | До 0,6 дюйма / 15 мм |
| Скорость вращения лопасти | 30–75 об/мин | 95–280 об/мин | 60–110 об/мин |
| Мощность электродвигателя | 1200 Вт | 1200 Вт | н/д |
| Напряжение | 110 / 220 вольт | 110 / 220 вольт | н/д |
| Частота | 50–60 Гц | 50–60 Гц | н/д |
| Рабочее давление воздуха | н/д | н/д | 43,5–87 фунтов на квадратный дюйм / 3–6 бар |
| Максимальная мощность излучения | 90 дБ | 90 дБ | 95 дБ |
| Уровень вибрации | < 2.5 m/s2 | < 2.5 m/s2 | н/д |
| Вес единицы продукции | 195 кг / 429,9 фунтов | 195 кг / 429,9 фунтов | 195 кг / 429,9 фунтов |
| Габаритные размеры станка | 31,57 x 32,99 x 12,40 дюйма / 802 x 838 x 315 мм | 31,57 x 32,99 x 12,40 дюйма / 802 x 838 x 315 мм | 31,57 x 32,99 x 12,40 дюйма / 802 x 838 x 315 мм |
| Габаритные размеры упаковки | 23,62 x 40,16 x 44,88 дюйма / 600 x 1020 x 1140 мм | 23,62 x 40,16 x 44,88 дюйма / 600 x 1020 x 1140 мм | 23,62 x 40,16 x 44,88 дюйма / 600 x 1020 x 1140 мм |
| Вес упаковки | 410 фунтов / 186 кг | 410 фунтов / 186 кг | 410 фунтов / 186 кг |
| * В зависимости от типа используемого пильного диска и материала трубы | |||
- Линейка AXXAIR CC (оснащенная стандартным или высокооборотистым электрическим или пневматическим двигателем) включает в себя систему концентрического зажима из нержавеющей стали с большим количеством точек контакта, что позволяет расширить диапазон резки, повысить качество и предотвратить деформацию труб.
- Зажимы из нержавеющей стали гарантируют защиту трубки от загрязнения.
- Уникальный вращающийся валик обеспечивает плавное вращение, что продлевает срок службы режущего диска и повышает качество резки.
- Рычаг прорезания взаимодействует с пильным диском, обеспечивая легкое и ровное прорезание и резку трубы, что продлевает срок службы диска, а также повышает безопасность и удобство работы.
- Небольшое расстояние между пильным полотном и зажимными губками снижает вибрацию, продлевает срок службы полотна и повышает качество реза.
РАСХОДНЫЕ МАТЕРИАЛЫ И ПРИНАДЛЕЖНОСТИ
- High quality blades performing burr-free square cuts (< 0.4 mm / 0.015″ perpendicularity precision)
- Смазочное масло и паста
- Опорные стойки для труб большей длины

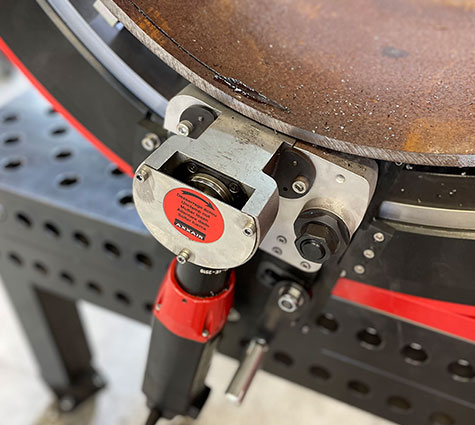

Уникальный вращающийся валик обеспечивает плавное вращение, что продлевает срок службы режущего диска и повышает качество резки.
Концентрическая зажимная система из нержавеющей стали с большим количеством точек соприкосновения, которая расширяет диапазон резки и повышает качество, а также предотвращает деформацию труб
Рычаг прорезания взаимодействует с пильным диском, обеспечивая легкое и ровное прорезание и резку трубы, что продлевает срок службы диска, а также повышает безопасность и удобство работы.
AXXAIR offers a wide range of high-quality blades performing burr-free square cuts (< 0.25 mm / 0.01″ perpendicularity precision).
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
