Диапазон наружного диаметра труб: 12,75–20 дюймов / 312–522 мм

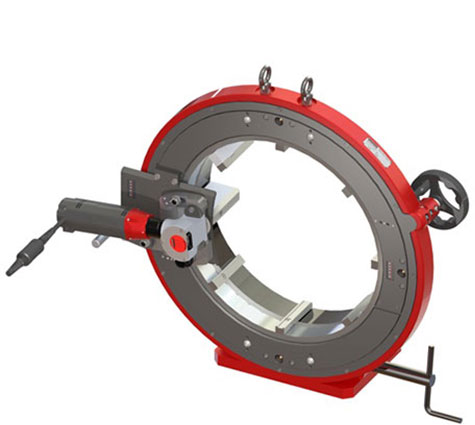

Орбитальный резак CC521
Орбитальный резак CC521 обеспечивает точную орбитальную резку труб диаметром от 12,75″ до 20″ (312–522 мм). Пильный диск плавно вращается вокруг трубы, обеспечивая точные, ровные пропилы без деформации даже на толстостенных материалах толщиной до 15 мм (0,6 дюйма). Машина подходит для работы со всеми видами стали и редкими сплавами, что делает ее идеальным решением для высокотехнологичных промышленных задач.
Модель CC521, доступная с пневматическим или электрическим приводом мощностью 1200 Вт (110 В или 220 В), оснащена зажимами из нержавеющей стали с несколькими точками соприкосновения, что предотвращает деформацию материала и обеспечивает стабильное качество реза. Дополнительные функции автоматического поворота и зажима еще больше повышают эффективность работы, а оптимизированная система зажима пилы повышает безопасность и стабильность реза.
Мобильная навигация
| Описание | Стандартный электродвигатель | Электродвигатель с высокой скоростью вращения | Пневматический |
| Номер детали | 521FS15 / 521FS19 | 521FS25 / 521FS29 | 521PD |
| Диапазон диаметров | 12,75–20 дюймов / 312–522 мм | 12,75–20 дюймов / 312–522 мм | 12,75–20 дюймов / 312–522 мм |
| Производительность резки* | До 0,6 дюйма / 15 мм | До 0,6 дюйма / 15 мм | До 0,6 дюйма / 15 мм |
| Скорость вращения лопасти | 30–75 об/мин | 95–280 об/мин | 60–110 об/мин |
| Мощность электродвигателя | 1200 Вт | 1200 Вт | н/д |
| Напряжение | 110 / 220 вольт | 110 / 220 вольт | н/д |
| Частота | 50–60 Гц | 50–60 Гц | н/д |
| Рабочее давление воздуха | н/д | н/д | 43,5–87 фунтов на квадратный дюйм / 3–6 бар |
| Максимальная мощность излучения | 90 дБ | 90 дБ | 95 дБ |
| Уровень вибрации | < 2.5 m/s2 | < 2.5 m/s2 | н/д |
| Вес единицы продукции | 223 кг / 491,6 фунтов | 223 кг / 491,6 фунтов | 223 кг / 491,6 фунтов |
| Габаритные размеры станка | 35,62 x 35 x 12,40 дюйма / 905 x 889 x 315 мм | 35,62 x 35 x 12,40 дюйма / 905 x 889 x 315 мм | 35,62 x 35 x 12,40 дюйма / 905 x 889 x 315 мм |
| Габаритные размеры упаковки | 33,39 x 40,16 x 44,88 дюйма / 848 x 1020 x 1139 мм | 33,39 x 40,16 x 44,88 дюйма / 848 x 1020 x 1139 мм | 33,39 x 40,16 x 44,88 дюйма / 848 x 1020 x 1139 мм |
| Вес упаковки | 492 фунта / 223 кг | 492 фунта / 223 кг | 492 фунта / 223 кг |
| * в зависимости от типа используемого пильного диска и материала трубы | |||
- Линейка AXXAIR CC (оснащенная стандартным или высокооборотистым электрическим или пневматическим двигателем) включает в себя систему концентрического зажима из нержавеющей стали с большим количеством точек контакта, что позволяет расширить диапазон резки, повысить качество и предотвратить деформацию труб.
- Зажимы из нержавеющей стали гарантируют защиту трубки от загрязнения.
- Уникальный вращающийся валик обеспечивает плавное вращение, что продлевает срок службы режущего диска и повышает качество резки.
- Рычаг прорезания взаимодействует с пильным диском, обеспечивая легкое и ровное прорезание и резку трубы, что продлевает срок службы диска, а также повышает безопасность и удобство работы.
- Небольшое расстояние между пильным полотном и зажимными губками снижает вибрацию, продлевает срок службы полотна и повышает качество реза.
РАСХОДНЫЕ МАТЕРИАЛЫ И ПРИНАДЛЕЖНОСТИ
- High quality blades performing burr-free square cuts (< 0.4 mm / 0.015″ perpendicularity precision)
- Смазочное масло и паста

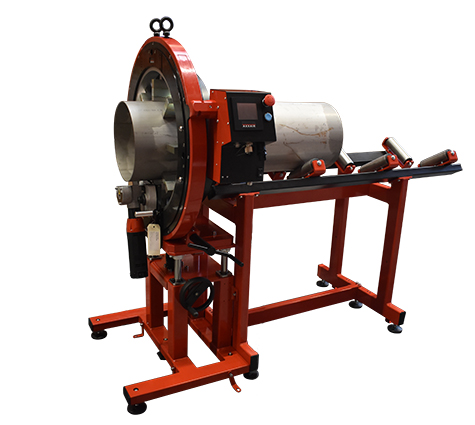

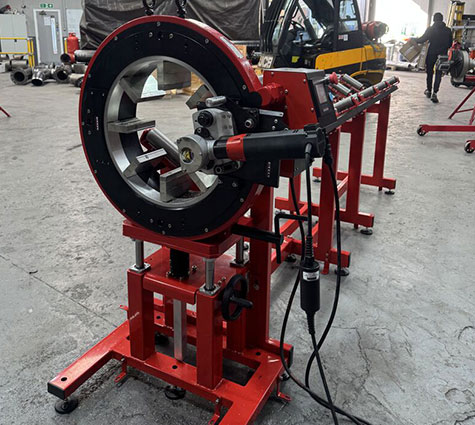

- Опорные стойки для труб большей длины
Уникальный вращающийся валик обеспечивает плавное вращение, что продлевает срок службы режущего диска и повышает качество резки.
Концентрическая зажимная система из нержавеющей стали с большим количеством точек соприкосновения, которая расширяет диапазон резки и повышает качество, а также предотвращает деформацию труб
Рычаг прорезания взаимодействует с пильным диском, обеспечивая легкое и ровное прорезание и резку трубы, что продлевает срок службы диска, а также повышает безопасность и удобство работы.
AXXAIR offers a wide range of high-quality blades performing burr-free square cuts (< 0.25 mm / 0.01″ perpendicularity precision).
