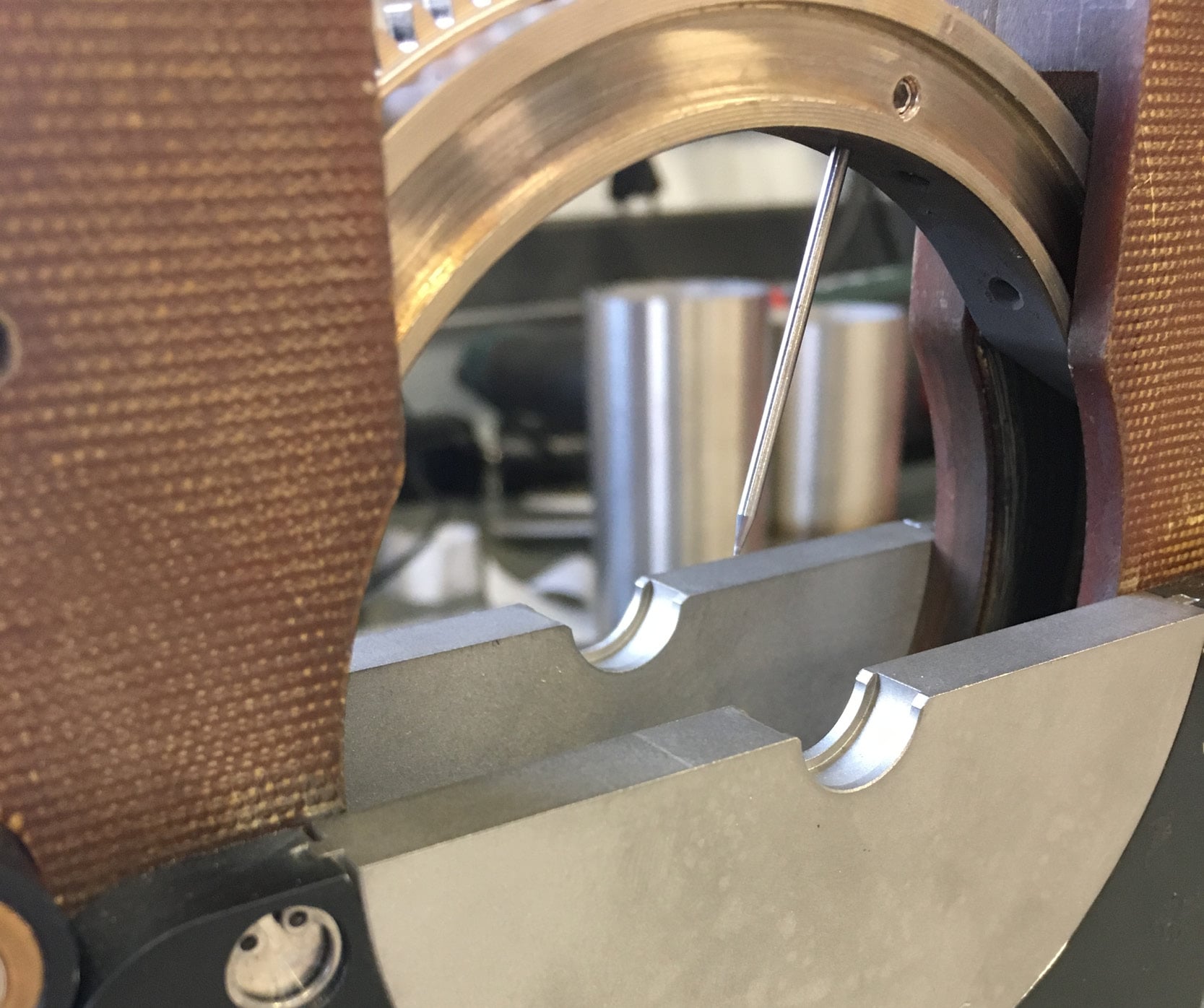

Различные типы электродов, используемых при орбитальной сварке TIG

Вольфрамовые электроды классифицируются в зависимости от их химического состава. Более подробную информацию можно найти в стандарте ANSI/AWS A5.12-92. Электрод всегда изготавливается из вольфрама — либо чистого, либо содержащего различные сплавы или оксиды. Ниже приведен перечень различных типов вольфрамовых электродов, используемых приорбитальной сварке TIG / GTAW. Это поможет вам выбрать подходящий вольфрамовый электрод для сварки TIG.

Чистый вольфрам (зеленый):

Электроды такого типа с ограниченной плотностью тока в основном используются при сварке алюминиевых сплавов переменным током, поскольку шарик, образующийся на конце электрода, отличается высокой чистотой и обеспечивает стабильность дуги. Электроды из чистого вольфрама не рекомендуется использовать при сварке постоянным током, так как они дают неудовлетворительные результаты в плане зажигания и стабильности дуги. Еще одним недостатком является то, что при использовании электродов этого типа могут образовываться вольфрамовые включения.

ПРЕИМУЩЕСТВО

Главным преимуществом такого типа электрода является низкая стоимость.

Цирконий-вольфрам (белый — от 0,7 % до 0,9 % и коричневый — от 0,15 % до 0,50 %):

Это наиболее распространённый тип электрода для сварки алюминия переменным током (AC).

ПРЕИМУЩЕСТВА

Легкое зажигание и стабильность дуги, высокая допустимая плотность тока, снижение риска образования вольфрамовых включений.

Торий-вольфрам (жёлтый — 1 %, красный — 2 % и фиолетовый — 3 %):

Это, безусловно, самый известный и наиболее широко используемый тип электрода в сфереручной сварки методомGTAW / TIG. Они обладают более высокой допустимой плотностью тока и лучшей эмиссионной способностью электронов. Эти электроды ограничивают температуру электрода, тем самым предотвращая риск загрязнения сварного шва включениями вольфрама (несмешиваемого элемента). Ториево-вольфрамовые электроды в основном используются при постоянном токе. При использовании в режиме переменного тока сохранить маленький шарик на конце электрода было бы очень сложно, что объясняет, почему их редко применяют при переменном токе.

НЕДОСТАТКИ

В составе ториево-вольфрамового электрода содержится очень мало радиоактивных оксидов, поэтому его используют всё реже — как из соображений гигиены, так и по соображениям безопасности. При заточке электрода необходимо принимать меры защиты.

Церий-вольфрам (серый, от 1,8 % до 2,2 %):

Впервые появившись в США в начале 80-х годов, этот тип электродов постепенно вытесняет с рынка ториевые электроды, поскольку не содержит радиоактивных оксидов. Они способны выдерживать такую же плотность тока, как и электроды из чистого вольфрама, отличаются длительным сроком службы, а также обеспечивают хорошее зажигание дуги и сопоставимую стабильность дуги.

ПРЕИМУЩЕСТВО

Это очень универсальное решение, поскольку их можно использовать как с переменным, так и с постоянным током, и они часто применяются вовсех областях автоматической сварки TIG.

Лантан-вольфрам (черный от 0,8% до 1,2%, золотой от 1,3% до 1,7% и синий от 1,8% до 2,2%):

Этот вольфрам очень похож на ториево-вольфрамовый сплав.

ПРЕИМУЩЕСТВО

Лантано-вольфрамовый электрод отличается универсальностью, подходит как для постоянного (DC), так и для переменного (AC) тока и широко применяется во всех видах автоматизированной сварки методом TIG / GTAW. Он не представляет никакой радиационной опасности.

НЕДОСТАТКИ

Он менее эффективен, чем торий-вольфрам.

Церий-лантан-вольфрам (розовый)

В настоящее время сварщики предпочитают использовать электроды из церия или лантана, либо их смесь, которые не представляют никакой радиационной опасности. Более того, они не уступают по эффективности электродам из ториевого вольфрама.

ПРЕИМУЩЕСТВО

Зажигание дуги упрощено, а срок службы вольфрама длительный. Этот вольфрам с добавками церия и лантана представляет собой отличный компромисс!

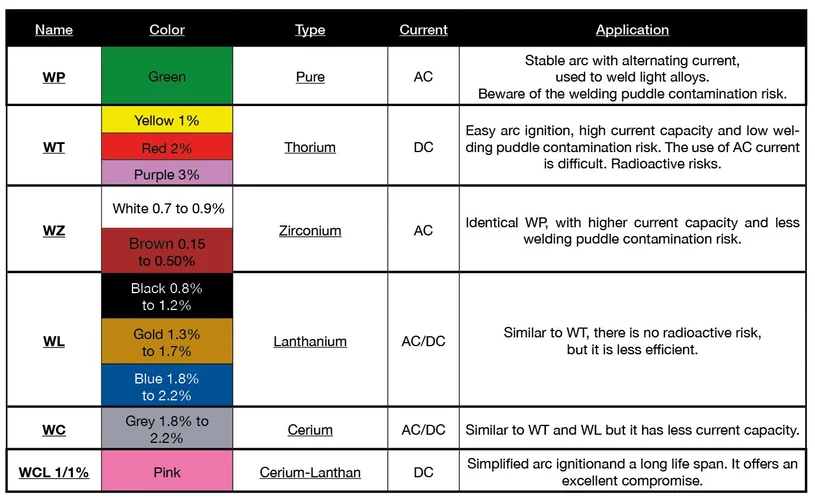

Классификация вольфрама:
