ROHR-AUSSENDURCHMESSER-BEREICH: 0,5–4,5″ / 12–119 mm
KÜHLSYSTEM: Luft- oder wassergekühlt
FUNKTIONEN: Orbital-WIG-Schweißen durch Schmelzschweißen oder Schmelzschweißen + Draht

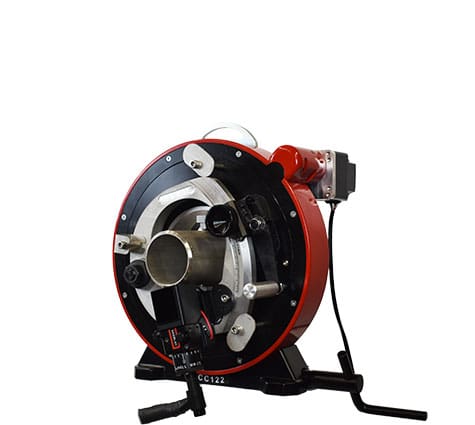

SX122 Vorfertigungs-Orbitalschweißmaschine (Schmelzschweißen + Draht)
Die vorgefertigte Orbitalschweißmaschine SX122 ermöglicht hochpräzises WIG-Orbitalschweißen und unterstützt sowohl das Schmelzverfahren als auch das Schmelz- und Drahtverfahren. Sie lässt sich leicht anpassen und kann mithilfe von Umrüstsätzen für das Orbitalschneiden oder das Anfasen umgerüstet werden.
Dieses automatisierte System wurde für alle Arten von Stahl und Sonderlegierungen entwickelt und gewährleistet eine gleichbleibend hochwertige Rohrmontage in einer kontrollierten Werkstattumgebung. Angetrieben durch die SAXX-Stromquellenreihe garantiert es zuverlässige, wiederholbare Schweißnähte, reduziert gleichzeitig den Arbeitsaufwand vor Ort, minimiert Montagefehler und verbessert die Gesamtproduktivität.
Mobile Navigation
| BESCHREIBUNG | SX122 Luftgekühlt | SX122, wassergekühlt |
| Leistung | Luftgekühlt | Wassergekühlt |
| Artikelnummer | SX122-A | SX122-E |
| Sortiment an Verriegelungsrohren | 0,5 – 4,5″ / 12 – 119 mm | 0,5 – 4,5″ / 12 – 119 mm |
| 100 % Einschaltdauer | 100 A | 200 A |
| Elektrodendurchmesser | 1/16″ oder 3/32″ / 1,6 oder 2,4 mm | 1/16″ oder 3/32″ / 1,6 oder 2,4 mm |
| Kühlsystem | Nein | Ja |
| Maximale Betriebstemperatur | 40 °C / 104 °F | 40 °C / 104 °F |
| Maximale Schallabstrahlung | < 70 dB | < 70 dB |
| Stückgewicht | 45 kg / 99 lbs | 45 kg / 99 lbs |
- Orbitalschweißen mit WIG-Verfahren (Schmelzschweißen oder Schmelzschweißen mit Draht ) für reproduzierbare, hochwertige Schweißnähte
- Präzise Positionierung durch axiale Verstellung von Elektrode und Rohr für eine exakte Ausrichtung der Verbindung
- Mikrometrische Einstellung des Lichtbogenabstands ohne Spezialwerkzeug für eine optimale Schweißsteuerung
- Konstanter Abstand zwischen Elektrode und Rohr durch mechanische Überwachung des Außendurchmessers zur Erfassung der Rohrovalisierung
- Das konzentrische Spannsystem minimiert die Verformung der Rohre beim Schweißen
- Die automatische Drehbewegung sorgt für ein gleichmäßiges Einbrandtief und eine gleichbleibende Schweißqualität
- Klemmbacken aus Edelstahl verhindern Verunreinigungen und schützen die Innenflächen der Rohre
- Geeignet für alle Stähle und Sonderlegierungen in zahlreichen Branchen
- Angetrieben von SAXX-Schweißstromquellen für zuverlässige, automatisierte Leistung
- 1 Maschine – 3 Anwendungen: Schweißen, Schneiden und Anfasen mit schnellem Umrüsten durch nur zwei Einstellschrauben
- Ideal für die Vorfertigung in der Werkstatt, wodurch die Schweißzeit vor Ort verkürzt und das Installationsrisiko verringert wird
- Verbesserter Schutz vor Korrosion und Verunreinigungen für Anwendungen in den Bereichen Lebensmittel, Flüssigkeiten und Hochreinheit
Automatische Drehung in Verbindung mit SAXX-Schweißstromquellen
Präzise Positionierung mit axialer Elektrodenverstellung für eine einfache Werkstückausrichtung, Rohrpositionierung mit einer Genauigkeit von +/- 5 mm (0,2″), mikrometrische Steuerung des Lichtbogenspaltes ohne spezielle Vorrichtungen und konstanter Abstand zwischen Elektrode und Rohr durch mechanische Außendurchmesser-Nachführung
Backen aus Edelstahl verhindern eine Verunreinigung des Schlauchs, schützen vor Korrosion und gewährleisten den Schutz der durch den Schlauch geleiteten Lebensmittel oder Flüssigkeiten.
